一套完整的滚珠丝杠传动由哪些部件组成
发询盘前先弄清"滚珠丝杠传动系统"到底包含哪些部件：只有一根丝杠并不能构成一个进给轴。滚珠螺母、两端的轴承座、连接电机的联轴器以及螺母的安装方式，共同决定这个轴的精度、速度与寿命。

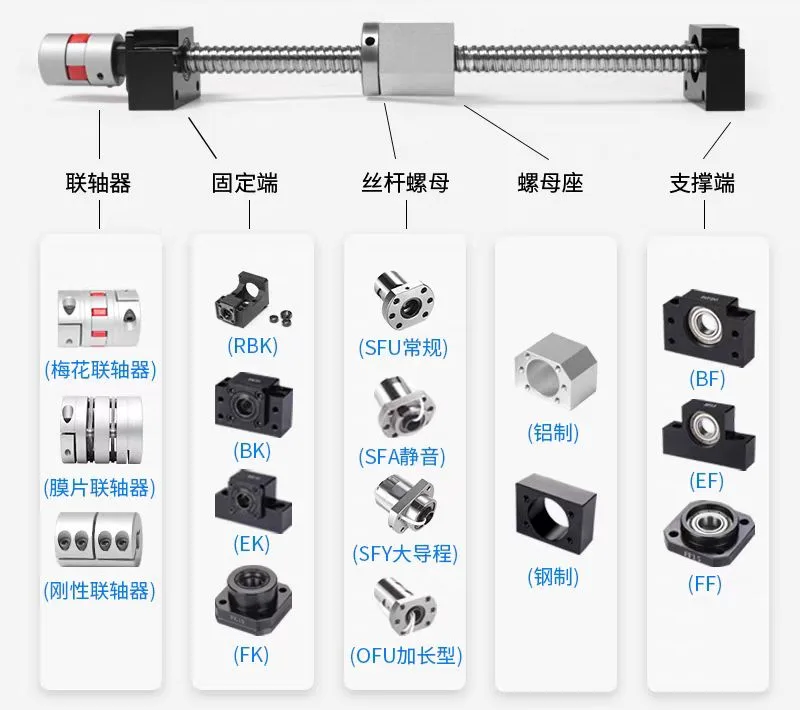

| 部件 | 作用 | RFQ 中注明 |
|---|---|---|
| 丝杠与滚珠螺母 | 通过循环滚珠把旋转运动转化为直线运动 | 轴径、导程、总长、有效行程、精度等级 |
| 固定端轴承座（BK 类） | 用角接触球轴承对丝杠轴向定位，同时承受径向与轴向载荷 | 支撑座型号（如 BK12、BK15）及适配轴颈 |
| 支撑端轴承座（EK 类） | 用深沟球轴承支撑丝杠另一端，允许微量轴向浮动 | 支撑座型号（如 EK12、EK15） |
| 联轴器 | 连接电机与丝杠，传递扭矩并补偿少量同轴偏差 | 联轴器端轴径、键槽或锁紧方式 |
| 螺母座或安装座 | 固定滚珠螺母，把直线运动传递给负载 | 螺母型号或法兰尺寸与安装孔距 |
丝杠与螺母本体的内部：滚道、滚珠、循环与密封
很多买家把丝杠与螺母看成"一根轴加一个法兰件"，决定性能的关键却在这些看不见的内部细节上。滚珠丝杠与普通丝杠最大的区别，是丝杠滚道与螺母滚道之间有一组循环滚动的滚珠，把滑动摩擦变成了滚动摩擦：
- 滚道与滚珠：滚珠在受力侧承载、经回珠通道返回，形成连续循环。滚珠通常用高硬度轴承钢，也有陶瓷球用于高速、绝缘或防锈场合；滚珠直径要与滚道匹配到微米级，这正是丝杠与螺母必须按配套副供应、不宜混配不同品牌的原因。
- 循环方式：回珠通道主要有外循环（回珠导管外置，标准螺母最常见）、内循环（通道藏在螺母壁内，外形更紧凑）与端盖式（螺母两端端盖引导回珠）。方式影响螺母外形尺寸、噪音与允许转速。
- 丝杠材质与滚道：丝杠通常用高碳铬轴承钢（如 SUJ2、GCr15），滚道淬硬后硬度高、耐磨损；潮湿、食品或洁净室环境可配不锈钢丝杠，代价是承载与寿命通常略低。
- 单螺母与双螺母：单螺母结构简单、成本低；双螺母靠两个螺母之间的预紧消除轴向间隙，反向间隙更小、刚性更高，适合频繁换向与高精度定位。预紧并非越大越好，取舍可参考滚珠丝杆螺母预压是什么意思？。
- 密封与防尘：螺母两端通常带橡胶密封圈或金属刮屑器，防止切屑与粉尘进入滚道。木工、石材等粉尘环境应在 RFQ 中写明防护要求，详见木工CNC粉尘环境下滚珠丝杆防护如何写进RFQ。
这些内部细节大多不必逐条写进 RFQ，但看懂之后，询盘时能主动说清"要不要预紧""环境有没有粉尘"这类真正影响报价与寿命的问题。
联轴器：刚性、精度与偏差补偿的取舍
联轴器把电机扭矩传递给丝杠。选型本质是在"扭转刚性"和"能容忍多少轴偏差"之间做取舍：
- 梅花联轴器：靠弹性体补偿径向与角向偏差，同时缓冲小冲击，成本低，适合滑台、送料等中低精度轴。
- 膜片联轴器：靠金属膜片弹性变形补偿角向与轴向偏差，扭转刚性高、回差小，数控机床等高精度轴常用。
- 刚性联轴器：没有弹性元件，刚性最强，但要求电机轴与丝杠轴严格对中，适合装配公差很严的场合。
如果不需要联轴器，直接说明即可。很多买家只订购丝杠与螺母，联轴器自行配套。
固定端与支撑端轴承座：两种"稳定器"的差别
一根丝杠通常由两个任务不同的轴承座支撑，把两者搞混是精度差、轴承寿命短的常见原因：
- 固定端（BK 类）：内置一对角接触球轴承，同时承受径向与轴向载荷，在轴向上把丝杠定位住，控制窜动与回差，直接决定轴的定位精度。
- 支撑端（EK 类）：内置深沟球轴承，只承受径向力，允许丝杠随温度微量伸缩，避免热胀应力压坏轴承。
- 紧凑型与加大型（如 RBK、FK）遵循同样分工，只是适配更小安装空间或更大轴径。BK、EK 后面的数字（如 12、15）指支撑座适配的轴端尺寸，不是丝杠直径。
螺母样式决定速度、承载与噪音
滚珠螺母是决定速度、推力和寿命的关键。螺母在长度、导程和滚珠循环方式上不同，按完整型号（如 SFU1605）询价最快，但样式本身要匹配应用：
| 螺母样式 | 变化点 | 适合场景 |
|---|---|---|
| 标准法兰螺母（如 SFU） | 速度与推力均衡、通用、交期短 | 通用滑台、执行器、轻量自动化 |
| 大导程螺母 | 每转移动更远，速度更高、推力更小 | 高速轻载轴，如分拣、取放机构 |
| 加长法兰螺母（如 OFU） | 参与接触的滚珠更多，承载与寿命更高 | 重载长时间运行，如机床进给轴 |
| 低噪音循环设计 | 滚珠返回更平顺，运行噪音更低 | 医疗、实验仪器等对噪音敏感的场合 |
只清楚功能、叫不出型号时，把负载、速度、行程写进 RFQ，让工厂按应用推荐螺母样式即可。
螺母座材质：铝还是钢
螺母座固定滚珠螺母，并把直线运动传给工作台或机械臂：
- 铝制螺母座：轻、易加工，适合负载小、追求轻量化的设备，如小型 3D 打印机或实验平台轴。
- 钢制螺母座：刚性好、能承受大载荷与冲击，多用于机床、机器人。
如果螺母自带法兰，整套安装可能根本不需要单独的螺母座。

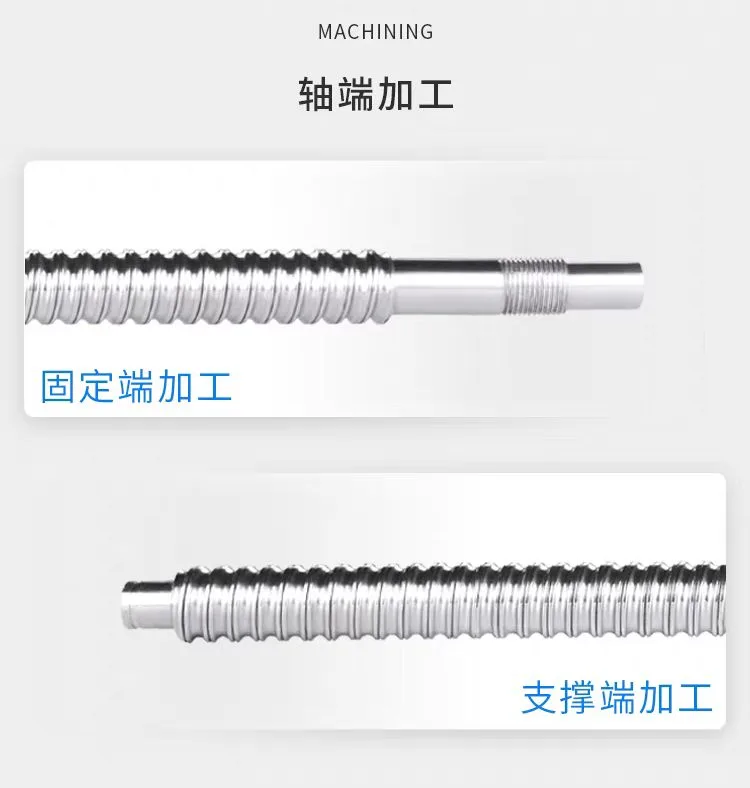

轴端加工决定整套组件能否配得上
丝杠两端必须按轴承座与联轴器加工到位，这正是"看着一样的丝杠装得上与装不上"的差别所在：
- 固定端：轴端螺纹、轴颈公差与台阶端面必须保证轴承与丝杠轴线同轴，否则轴承偏磨、精度漂移。
- 支撑端：轴颈直径与配合长度决定支撑轴承的安装状态，并要为热胀冷缩留出合理间隙。
- 端面粗糙度与形位公差会直接体现为轴的跳动与重复定位精度。工厂可承接端部加工，把端部图纸或尺寸随询盘一并提供即可。
典型应用对组件提出的要求
- 数控机床：进给轴要求微米级定位，精度等级与预紧最要紧。
- 工业机器人：SCARA 的 Z 轴等直线轴要求低回差、运动平稳。
- 精密测量仪器：坐标测量机依赖平顺、可重复的行程保证测量结果可信。
- 自动化生产线：搬运、分拣滑台长时间高速往复，寿命与润滑更重要。
效率与精度优势
与梯形丝杠相比，滚珠丝杠是滚动接触而不是滑动摩擦：传动效率通常在 90% 以上，而梯形丝杠约 30%–40%，同样的电机能带得更快、发热更少。滚动接触磨损慢，配合良好润滑寿命远长于滑动丝杠；配合合适的驱动还能实现 0.001 mm 级的微量进给，因此精密加工与光学装配依赖滚珠丝杠。另一个常被忽略的差别是传动方向：滚珠丝杠是可逆传动——电机的旋转可以变成直线运动，反过来，直线方向的推力也能推动丝杠旋转，这正是电动缸、伺服压装等直线装置采用滚珠丝杠的原因。梯形丝杠摩擦大、通常自锁，负载很难反向推动丝杠，一般只能由电机带动。
RFQ 中要写清哪些内容
一份写清的 RFQ 能省掉一轮确认，逐项覆盖以下内容：
- 供货范围：只要丝杠与螺母，还是连轴承座、螺母座、联轴器一起。
- 丝杠规格：轴径、导程、总长、有效行程，以及 C5、C7 等精度等级。
- 螺母：完整型号（如 SFU1605）或法兰尺寸，反向间隙敏感时注明预紧需求。
- 轴承座：固定端与支撑端型号，如 BK12、EK15。
- 端部加工：两端图纸或尺寸，至少给出联轴器端轴径与锁紧螺纹。
- 数量、出口包装与期望交期。
FAQ
整套一起买，还是只买丝杠和螺母？
两种都常见。标准丝杠与螺母可单独发货，BK/EK 支撑座可在同一订单中追加；联轴器一般由买家自行配套。
BK12 是丝杠直径吗？
不是。BK12 是固定端轴承座型号，数字表示该支撑座适配的轴端尺寸。下单前务必把丝杠轴颈直径与支撑座型号核对一致。
大导程螺母真的更快吗？
更快，但推力变小。大导程螺母每转移动更远，相同转速下线速度更高，能推动的负载随之减小。
发货前能帮我把轴端加工好吗？
可以，端部加工是单独的加工程序。随询盘提供端部图纸或尺寸，工厂按图加工固定端、支撑端与联轴器端。
单螺母和双螺母怎么选？
看负载与换向频率。单螺母结构简单、价格低，适合对间隙不敏感的传送、定位轴；双螺母通过预紧消除轴向间隙，刚性与重复性更好、反向间隙更小，适合频繁换向与高精度定位的轴，价格与发热也相应更高。拿不准时，在 RFQ 里写明负载方向、换向频率与允许间隙，让工厂按应用推荐。
下一步
把本文整理成 RFQ
阅读后如果规格方向清楚，请把下面信息连同数量、交期和包装要求一起发送。
建议一起提供
- 型号、直径、导程、精度等级或目标应用。
- 负载、速度、行程、安装方式和配套导轨或支撑座需求。
- 数量、交期、包装、是否需要检测报告或发货照片。
