直线模组的行程、负载、速度、精度怎么理解？

为什么采购时先问这四个参数

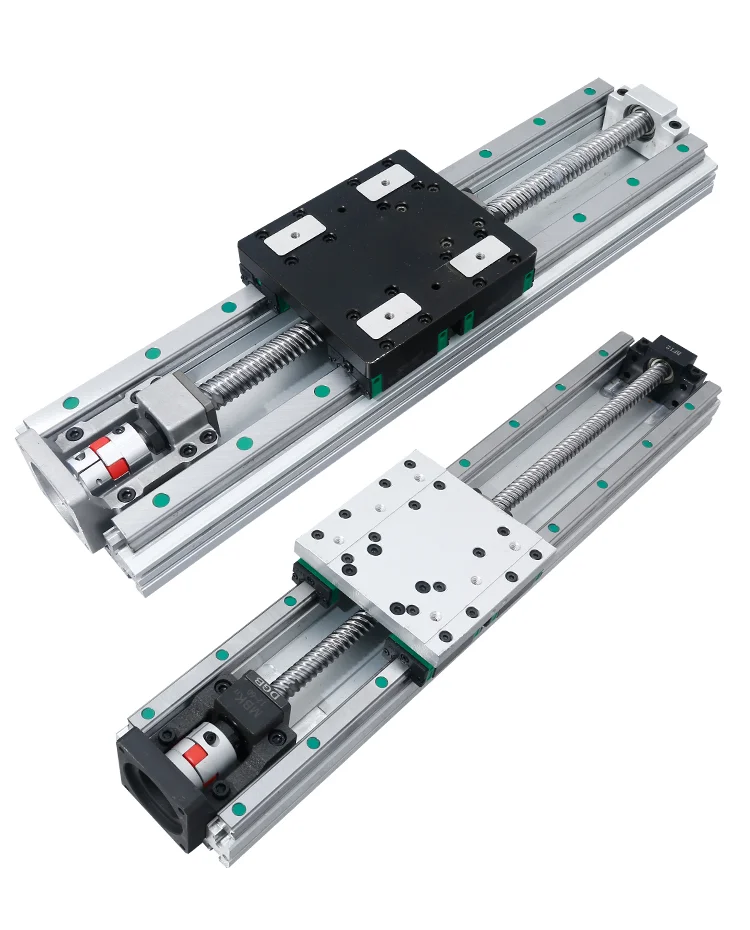

直线模组通常由滚珠丝杆、导轨、滑台、支撑座和电机连接组成。工程师问行程、负载、速度、精度，不是走流程，而是这四个数字直接决定丝杆直径与导程、导轨宽度与数量、精度等级和端部加工方案。四个参数说不清，供应商只能给一个模棱两可的报价，后面反复改。

行程：滑块实际能走多远

行程指滑块在导轨上可用的移动距离，常用单位 mm。例如标注行程 300 mm，指滑块从一端移动到另一端约有 300 mm 的可用范围。

要注意区分机械行程与有效行程。

机械行程：两端限位之间的理论移动距离。
有效行程：扣除两端减速区、缓冲和安装误差后，实际可稳定使用的距离。

设备实际需要 250 mm 运动时，一般预留安全余量，选 300 mm 左右的行程，调试限位更宽松。另一个常见误区是把行程当成模组总长。模组总长等于行程加上两端支撑座、电机座和丝杆端部占用长度，通常比行程长 100–200 mm。询盘时应同时说明行程和可安装的空间长度。

负载：不只看多重，还要看重心与力矩

滑台承受的负载不只一个总重量数字。

垂直负载：工件、夹具、夹爪等装在滑块上的总质量。
惯性负载：加速、减速过程中由质量和加速度共同产生的负载。
力矩负载：工件重心偏离滑块中心时产生的翻转力矩，通常分解为 Mx、My、Mz。
组合负载：多轴叠加后的综合受力。

重量相同、重心位置不同，对模组的影响完全不同。重心接近滑块中心时导轨受力均匀；重心偏移大时，导轨和传动件要承受更大的翻转力矩，需要更宽的导轨或增加导轨数量。因此整理需求时建议一起给出总质量、重心与滑块中心的大致距离、设备启动的加速度，以及是水平安装还是垂直安装。垂直应用还要说明断电后是否需要保持或刹车。

速度：与导程和节拍绑定

速度不是单独报一个数就能选型的。丝杆模组的线速度约等于电机转速乘以丝杆导程，导程越大同样转速下走得越快，但推力越小，所以速度和负载是一个需要平衡的关系。

比最高速度更重要的是节拍：一次运动走多远、要在多少秒内完成、每分钟做多少个循环。用行程和时间反推需要的速度与加速度，再和样本推荐范围对比。不同驱动方式各有特点。

丝杆直线模组：中速、定位误差控制严，适合点胶、检测等工位。
皮带直线模组：行程大、速度区间宽，常用于搬运和转运。
直线电机模组：响应快，适合节拍紧的设备，成本也更高。

速度设得过高会带来惯性增大、制动距离变长、结构振动等问题，通常要在工艺节拍和结构耐受之间取平衡。

精度：定位精度、重复定位精度与系统误差

模组样本上的"精度"是一组指标，不是单一数值。

定位精度：从基准位置移动到目标位置时与理论值的误差。
重复定位精度：多次往返到同一点时停止位置的离散范围，例如 ±0.01 mm。
直线度与平行度：滑块沿行程移动时相对基准面的偏差。
间隙相关指标：丝杆背隙、导轨间隙，影响换向时的抖动。

很多工位采用"重复定位加工艺补偿"，只要每次停在接近的位置，后续由视觉或治具修正，因此重复定位精度往往是自动化项目最关心的指标。精度等级与滚珠丝杆直接相关：C3、C5、C7 数字越小越准、价格越高，C7 适合普通搬运，C5 适合精密定位，C3 用于高精度场合。

还要注意系统误差：安装基准面不平、底座刚度弱、负载偏心、环境温度变化大、控制参数不合理，都会把模组本身的精度放大到工件上。沟通精度需求时，建议把安装方式、基准面情况、环境温度范围、是否配合视觉补偿一并说明。

把四个参数整理成一张选型表

与供应商沟通前，可以先准备一张表，把下列信息写清。

轴数与方向：单轴、多轴、XYZ 结构，水平还是垂直安装。
行程：每个轴需要的有效运动距离和安装空间。
负载：总质量、重心大致位置、是否有明显力矩、加速度要求。
速度与节拍：单次运动行程、完成时间、每分钟循环数。
精度：工艺允许的误差范围，是否配合视觉或补偿。

RFQ 写法示例

不要把需求写成"我需要一个 600 行程的模组"。下面这样描述，供应商才能给出能生产的方案。

滚珠丝杆驱动直线模组，水平安装，单轴。
行程 600 mm，安装空间不超过 800 mm。
负载约 15 kg（工件 10 kg + 治具 5 kg），重心居中无偏载，启动加速度 0.5 g。
平均速度 200 mm/s，单次节拍 3 秒，连续运行。
重复定位精度 ±0.02 mm。
数量、目标交期和包装要求一并注明。

这些信息对应丝杆的直径、导程、螺纹长度、精度等级和导轨规格，写清楚后报价一次成型。需要把整套模组需求发给供应商时，可参考直线模组询盘参数清单。
